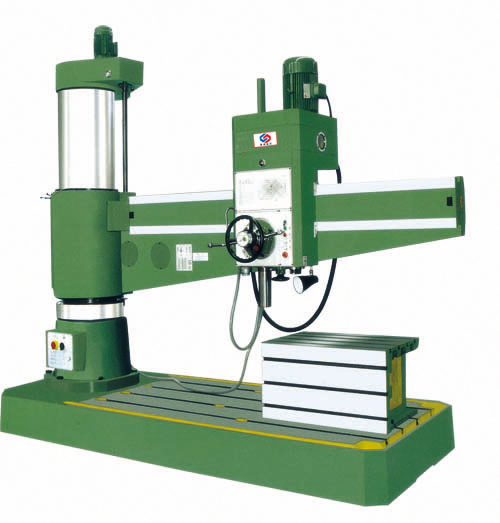

Z3080×20A液壓搖臂鑽床

Z3080液壓搖臂鑽床工作效率高
，加工誤差小，液壓預選變速，最大鑽孔直徑80mm,在配有相應工裝的條件下可以镗孔，主軸箱
、搖臂、立柱均由液壓夾緊；主軸正反轉、停車(制動)、空檔用一個手柄操作。它具有性能完善、使用安全、可靠、方便、易於維修，精度高、剛性好、壽命長等優點。 Z3080液壓搖臂鑽床适用於廣泛的大型設備，用來鑽孔、擴孔、锪平面、鉸孔、攻螺絲、镗孔。近幾年選用80搖臂鑽床的行業一般體現爲造船、鍋爐、能源、工礦等企業。鑽孔孔徑或搖臂的行程和空間要求比較大。如果客戶對搖臂的行程要求比較長，我司可根據加工需求定做将搖臂的行程加長到2800mm。
1、主要關鍵件選用高強度鑄鐵。
2、經專業化設備連續加工
，確保基礎部件精良。
3、採用液壓預選變速機構，可節省輔助時間。
4、主軸正反轉，停車（制動），變速
、空檔等動作，用一個手柄控制，操縱更爲輕便快捷。
5、主軸箱、搖臂、内外柱採用液壓驅動的菱形塊夾緊機構，夾緊可靠。
6、16級主軸轉速與進給可選配出經濟高效的切削。
7、搖臂導軌
，外柱圓表面，主軸、主軸套筒及内外柱回轉滾道等處均進行瞭淬火處理，可長期保持機床精度的穩定性，延長瞭使用壽命。
8、完善的安全保護裝置和外柱防護
。
9、在結構設計方面和在制造過程中，採取瞭有效措施，使得機床的精度持久性和整機的使用壽命均爲延長。

主要技術參數	Z3080×20A
鑽孔最大直徑mm	80
主軸端面至工作台距離mm	550-1600
主軸中心至立柱母線距離mm	450-2000
主軸行程mm	400
主軸錐孔(莫氏)	6
主軸轉速範圍r.p.m	20-1600
主軸轉速級數	16
主軸進給量範圍r.p.m	0.04-3.2
主軸進給量級數	16
搖臂回轉角度	360
主電機功率kw	7.5
升降電機功率kw	1.5
機床重量kg	7500
外形尺寸mm	2980×1250×3300

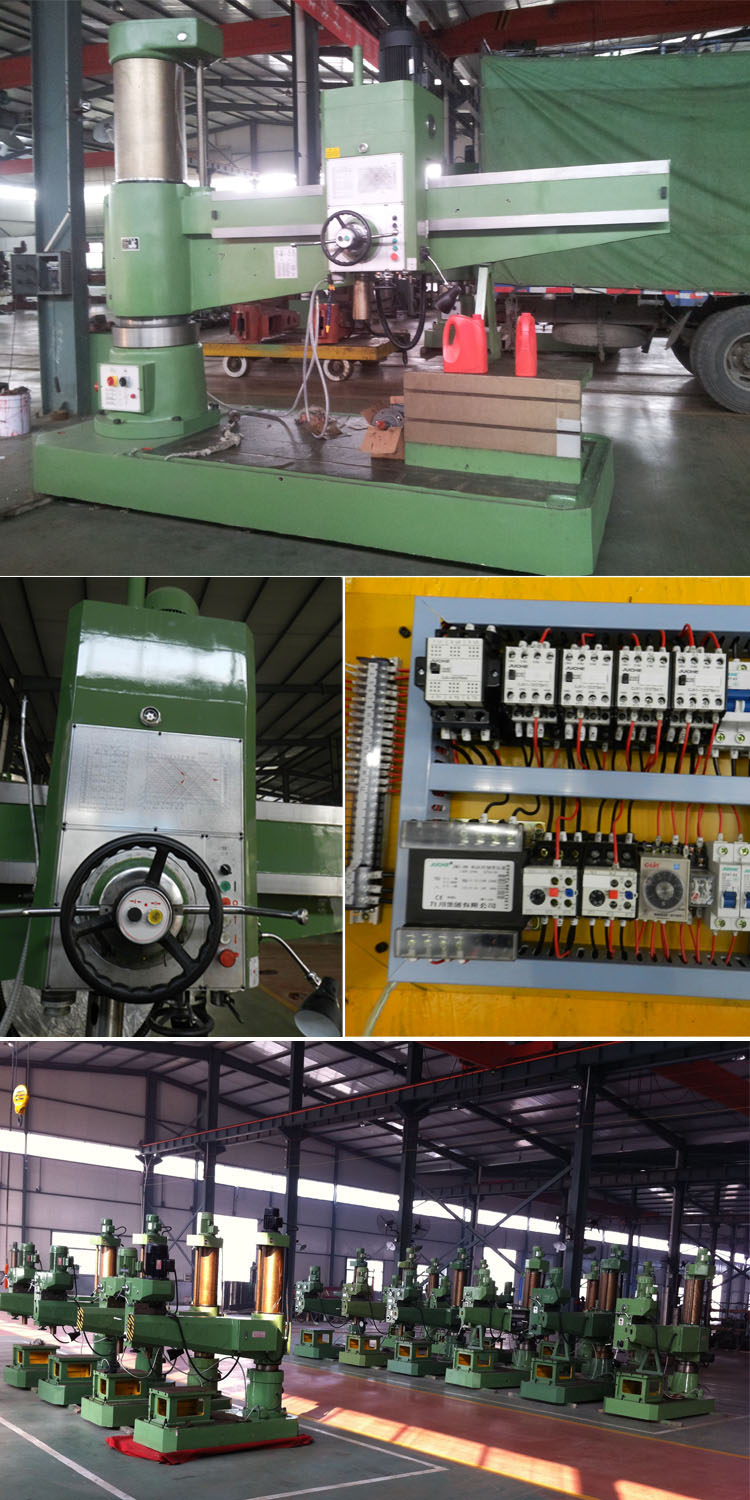

1.齒輪箱自動供油系統：搖臂鑽的設計原理就是立式齒輪，傳統的潤滑方式是利用齒輪轉速把潤滑油帶甩到上面齒輪潤滑
2.立柱安全鎖緊，傳統一般都是立柱鎖緊 不帶安全裝置，裝此設置要多2個交流接觸器。
3.主軸有行程開關保護系統，在自動進給時，忘記松開自動進給會使主軸頂車，這個保護主軸不易被損壞。
4.超音頻淬火齒輪
：耐磨、硬度高.
5.絲杠採用品牌廠家，品牌廠家不是直接用圓鋼車出來，而是嚴格按照工藝要求，回火熱處理等嚴格工藝要求，專用絲杠設備，使用外圓磨磨後光潔度高，使用壽命長。
6.精度好，從毛坯件進廠到機加工車間再到裝配車間，噴漆車間，成品車間每一道程序都有專門的質檢，從而保證産品出廠的合格。
