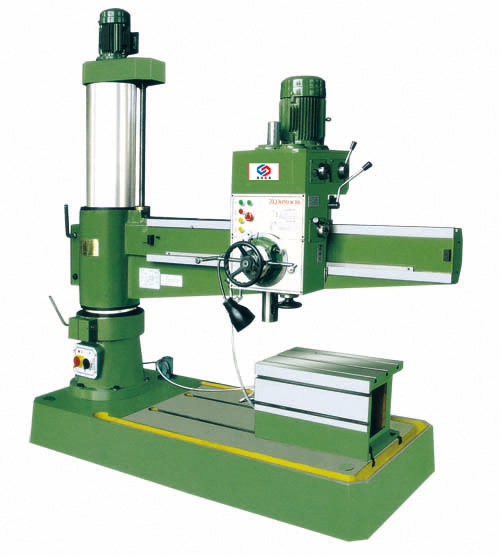

Z3063×16/18/20機械搖臂鑽床

Z3063機械搖臂鑽床是我司根據客戶需要改進研發的一款經濟實用型機床，工作效率高，加工誤差小，該機床轉速及進給均有廣泛的變速範圍。可進行機動、手動和微動操縱。可以随時輕便地接通或切斷進給。進給保險機構安全、可靠、各部夾緊方便、可靠。主軸線在松開夾緊時位移誤差小
。變速操作機構集中在主軸箱上，便於操作和變速。主軸轉速和進給量迅速
、準確、靈敏。最大鑽孔直徑63mm,在配有相應工裝的條件下可以镗孔，擴孔、鉸孔及攻螺紋等加工
。 此款它具有結構簡單實用、操作、維修方便等特點，而且将其它鑽床的優點聚爲一體，使之加大瞭鑽床的加工範圍，如镗孔、攻絲、套絲、锪平面、鑽、鉸、擴孔等功能。廣泛用於中小型企業、鄉鎮和個體工業的機械加工。
機械加緊、機械變速、自動升降、機械電氣雙層保險、自動進刀、定程切削
1、主關大件採用系列成套專用進口設備加工，精度高，效率高，以保證可靠性與質量穩定。
2、主軸組零件採用特殊鋼材，使用熱處理設備，以保證高強度與經久耐磨。
3、主要齒輪採用高精度磨齒機磨削加工，達到高精度、低噪音。

主要技術參數	Z3063×16/18/20
最大鑽孔直徑	63
主軸中心線至立柱母線距離（mm）	最大1350/1550/1750最小255
主軸箱水平移動距離	1130/1330/1530
主軸端面至底座工作面距離（mm）	最大1160 最小600
主軸行程	300
主軸圓錐孔	莫氏5号
主軸轉速12級（r/min）	34、47、66、90、130、180、240、340、470、650、930、1280
主軸進給量6級（mm/r）	0.10、0.15、0.25、0.40、0.63、1.00
主軸允許最大進給抗力（N）	17000
搖臂升降速度（m/min）	1.3
搖臂順轉角度（°）	±180
主電機功率（KW）	5.5
升降電機功率（KW）	1.5
機床淨重約（Kg）	3100/3200/3300
機床輪廓尺寸（長×寬×高）（mm）	2080×930×2500/2230×950×2500/2650×1000×2500

1.齒輪箱自動供油系統：搖臂鑽的設計原理就是立式齒輪
，傳統的潤滑方式是利用齒輪轉速把潤滑油帶甩到上面齒輪潤滑
2.立柱安全鎖緊，傳統一般都是立柱鎖緊 不帶安全裝置，裝此設置要多2個交流接觸器。
3.主軸有行程開關保護系統，在自動進給時，忘記松開自動進給會使主軸頂車，這個保護主軸不易被損壞。
4.超音頻淬火齒輪：耐磨、硬度高.
5.絲杠採用品牌廠家，品牌廠家不是直接用圓鋼車出來，而是嚴格按照工藝要求，回火熱處理等嚴格工藝要求，專用絲杠設備，使用外圓磨磨後光潔度高，使用壽命長。
6.精度好，從毛坯件進廠到機加工車間再到裝配車間，噴漆車間，成品車間每一道程序都有專門的質檢，從而保證産品出廠的合格。




滕州市海納機床制造有限公司
電 話：0632-8077817
聯系人：邢先生
傳 真：0632-5898511
手 機：15562259266
地 址：山東省滕州市經濟開發區
公司官網
：http://www.zbsry.cn/ http://www.tzybz.com/ http://www.tzhaina.com/ http://www.hainamc.com/

一、售後服務承諾
承蒙您惠購滕州市海納機床制造有限公司系列産品，我公司在此向您緻以真摯的謝意！爲瞭保護您的合法權益，免除您後顧之憂
，滕州市海納機床制造有限公司向您做出下述保修服務承諾，並向您提供以下服務：
1.嚴格按照國家标準、合同及技術規範要求選擇最佳方案，並全面對過程質量進行跟蹤 、監控、檢驗
、確保産品質量；
2.建立用戶服務技術檔案，以備售後跟蹤服務；
3.産品，自購買之日起貳年内，公司爲您提供免費上門服務，保修期滿後，仍将提供終生維修，視情況收取适當維修費用；
4.凡購買我公司售出的産品均向用戶提供産品使用說明書、産品合格證明書、裝箱單及相關技術資料。
5.以下情況收費維修，含零部件費，運費及維修費用二年保修期後出現故障。非産品自身質量問題，因外界影響或人爲損壞造成的故障。未經廠家允許，使用者自行拆裝過的産品。
二、售後服務說明
客戶在使用産品的過程中，如發現産品不能正常使用時，可立即向營銷中心售後服務部咨詢，並将所用産品的型号、規格、産品出廠編号、使用環境、故障情況、購買日期和服務要求詳細說明。經售後服務部提出處理建議後，仍不能解決的，再決定派人或作其他處理。
